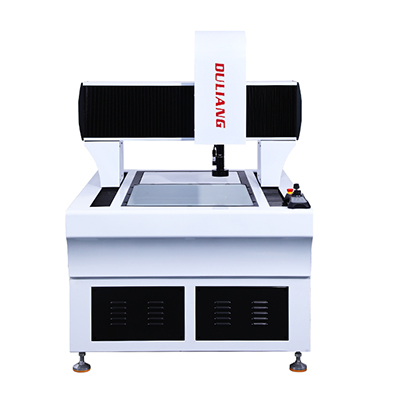

?二次元影像儀是一種由高分辨率CCD彩色攝像機、連貫變倍物鏡、彩色顯示器、視頻十字線發生器、精密光學尺，以二維測量為主，也能作三維測量。下面來給大家介紹二次元影像儀測量角度上的訣竅。

訣竅一：回歸直線偏差小

在測量產品角度弧度過程中，經常出現重復精度差，一個人用一樣的方法，卻誤差達到0.5度，這是經常出現的事情。

在當今諸多影像測量軟件中，直線采集都是默認為兩點，對于規則性、直線性好的零件，角度測量上不會產生太大誤差，但對于直線性不好，毛刺多的零件來說，兩點采集直線的方法帶來很大的誤差，且重復精度亦不佳，這樣的直線構成的角度，多次測量的重復性肯定不理想。

?

訣竅二：直線采集盡量長　

影像測量儀，由于屏幕顯示有限，加上放大倍率較大(一般在0.7檔～4.5檔28X～180X)，屏幕顯示部分的工件尺寸實際只有幾毫米，很多測量人員在檢測的時候習慣只在屏幕顯示部分上采集點、線元素。如果采集的點有偏差，所采線段越短，那么所測得的角度值偏差就會越大，線段越長，測得角度值偏差就會越小。

所以我們在測量角度的時候，盡量將角度兩邊的線采集長些，如果屏幕顯示范圍太小，可以移動工作臺，在角度所在直線的起點位置附件采一點，然后在終點位置采一點，這樣所測角度誤差將會大大減小。
