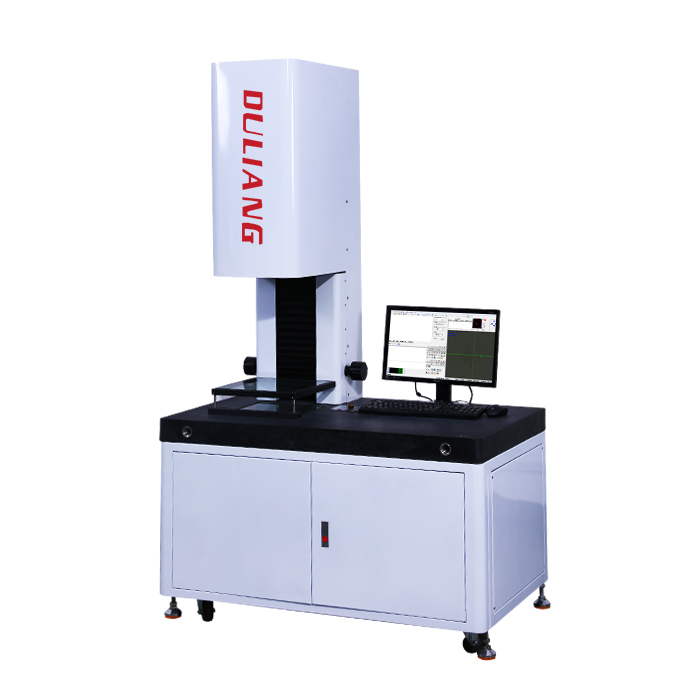

閃測儀它有很多名稱，有全自動閃測儀，閃測影像儀，一鍵式影像測量儀、快速測量儀等等，閃測儀應該算是昵稱?！伴W”就是快速的意思，跟閃電一樣，可想而知，是一種快速測量儀器，主要用于二維尺寸測量，可廣泛應用于手機、汽車、精密零件、機械、電子、模具、連接器、PCB、醫療器械、軍工等多種行業，可以說“有測量的地方，就有
閃測儀的需求”。特別適合于批量測量手機配件、齒輪、彈簧、螺釘?shù)容^小尺寸的工件。
使用
閃測儀進行精密測量的過程中，用戶只需按下一個按鍵，儀器就可以根據工件的外觀形狀，快速進行精準測量。數秒即可完成工件所有幾何量值包括，長度、寬度、孔距、間距、圓弧、直徑、半徑、槽、角度、R角、形位公差等數據，還可以一鍵自動導出統計分析報告。閃測儀憑借其簡單操作，快速測量和強大的智能化設計，彌補了精密測量行業在極速測量技術的空白。
這么神奇的設備總不能是從天而降吧？當然不，它也是在歲月的長河中孕育出來的。且聽我細細講來。
20世紀70年代后期，尤其是在David Marr教授建立“計算視覺(Computational Vision)”理論框架以來,圖畫處理技能和圖畫傳感器獲得了快速開展。跟著坐標測量技能的日趨開展與成熟,在以光學比較為根底的光學測量領域里,坐標測量方法的開展使用有了更進一步的實質性進展。
1977年,美國View Engineering公司發明了世界上第一臺由電機驅動XYZ軸的RB-1影像測量體系,它是一臺操控終端整合了視頻檢測和軟件測量的自動影像測量儀。此外,Mechanical Technology公司的BoiceVista體系則充分學習了坐標測量機的優勢,在坐標測量機的測頭上集成了一個視頻圖畫測量體系,該體系能夠?qū)y量數據與預先編制好的標稱尺度和公差進行比較。
這兩臺儀器通過不同途徑借鑒了坐標測量機的坐標測量原理,將被測量物體的圖像投影到坐標系中。其測量平臺繼承了坐標測量機的形式,但其測頭與光學投影儀相似。這些儀器的出現開辟了一個重要的測量儀器行業,即影像測量儀行業。上世紀80年代初,影像測量技術有了重要的發展。1981年,ROI公司開發出光學影像測頭,可以替代坐標測量機上的接觸式探針進行非接觸式測量,從此這個光學配件就成了影像設備的基礎部件之一。在80年代中期,市場上又出現了帶高放大倍率顯微鏡目鏡的影像測量儀。
進入上世紀90年代,隨著CCD技術、計算機技術、數字圖像處理技術、LED照明技術、直流/交流伺服驅動技術的發展,影像測量儀產品獲得了巨大的發展。更多的廠商進入到影像測量儀產品市場,共同推進了影像測量儀產品的發展。2000年以后,我國在該領域的技術水平不斷提高,有關影像測量技術研究的文獻也不斷出現;國內企業所開發的影像測量儀在生產規模、品種和質量上也不斷有所提升和發展。2009年我國制定了國家標準GB/T24762-2009:產品幾何技術規范(GPS)影像測量儀的驗收檢測和復檢檢測,它適用于XY平面直角坐標系的影像測量儀,包括在垂直于平面直角坐標系Z方向上具有定位或測量功能的影像測量儀。
傳統的影像儀在進行工件測量時，需要經過復雜的過程，對批量檢測帶來障礙，而且測量軟件在進行尋邊等操作時，可能會因?yàn)槿斯せ蛘咂渌蛟斐烧`差，降低測量效率。
閃測儀就是針對這一難題設計而出的，用戶在使用時，將工件平穩放置在平臺上，只需按下啟動鍵，儀器會根據工件的外觀形狀進行自動的幾何量測量，極大地簡化了批量檢測過程。
