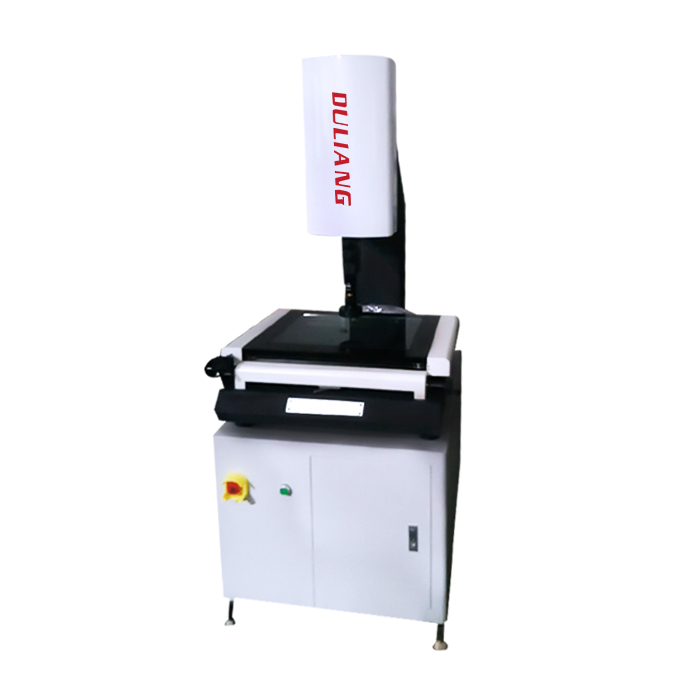

閃測儀，很多人可能第一次聽到這個名字。閃光是快速的意思，和閃光一樣，是快速測量?jī)x器，主要用于二維尺寸測量，可以廣泛應用。在手機、汽車、精密部件、機械、電子、模具、連接器、PCB、醫療器械、軍工等多個行業，可以說有測量的地方，有閃存測量器的需要尋求的雙曲馀弦值。特別適合批量測量手機零部件、齒輪、彈簧、螺釘?shù)刃〕叽绲墓ぜ?。在使用閃光燈進行精密測量的過程中，用戶只需按下按鈕，儀器就可以根據工件的外觀形狀迅速進行精密測量。幾秒鐘就能完成工作。
零件的所有幾何值包括長度、寬度、孔間距、間距、圓弧、直徑、半徑、槽、角度、R角、形位公差等數據，也可以單擊自動導出統計分析報告。閃光計通過簡單的操作，迅速測量和強大的智能設計，彌補了精密測量行業快速測量技術的空白。
這么不可思議的設備總是從天而降吧，當然，她也是在歲月的長河中長大的。請仔細說一下。
1970年代后期，特別是DavidMarrr教授建立了計算視覺。理論框架以來，獲得了繪畫處理技能和繪畫傳感器。發展得很快。隨著坐標測量技能的發展和成熟，在光學比較基礎的光學測量領域，坐標測量方法的發展具有進一步的本質性的進展。
1977年，美國View.Enginering公司發明了世界上第一個由電機驅動XYZ軸的RB-1影像測量系統，該系統整合了視頻測量和軟件。零件測量的自動影像測量?jī)x。此外，Mechanical Technology公司的Boice Vista體系則充分學習了坐標測量機的優勢， 在坐標測量機的測頭上集。成為視頻繪畫測量系統，該系統可以將測量數據與預先制作的標稱尺度和公差進行比較。
這兩臺儀器通過不同的方式參考坐標測量機的坐標測量原理，將測量物體的圖像投影到坐標系統中。其測量平臺繼承了坐標測量機形式，但其頭部與光學投影儀相似。這些儀器的出現打開了重要的測量?jī)x器行業，即影像測量?jī)x器行業。上世紀80年代初，有圖像測量技術。
有了重要的發展。1981年，ROI公司研發了光學影像測量頭(見圖2)。代替坐標測量機的接觸式探針，可以進行非接觸式測量。就成了影像設備的基礎部件之一。在20世紀80年代中期，市場上又出現了帶高放大倍率顯微鏡的圖像測量?jī)x。
進入上世紀90年代，隨著CCD技術、計算機技術、數字圖像處理技術、LED照明技術、直流/交流伺服驅動技術的發展，電影測量?jī)x產品。取得了巨大的發展。更多廠家進入影像測量?jī)x產品市場，共同推動影像測量?jī)x產品的發展。2000年以后，我國在該領域的技術水平不同。
斷斷續續地提高，相關影像測量技術研究的文獻也不斷出現，國內企業開發的影像測量?jī)x在生產規模、品種和質量方面也不斷提高和發展。2009年。我國制定了國家標準GB/T。24762-2009:產品幾何技術規范(GPS)影像測量?jī)x的檢查和再檢查，適用于XY平面直角坐標系的影像。
測量?jī)x包括垂直于平面直角坐標系Z方向的具有定位或測量功能的圖像測量?jī)x。傳統的影像儀在進行工件測量的時候，需要經過一個復雜的過程，這樣才能對批量的檢測造成障礙，而且測量軟件在進行找邊等操作的時候，可能是人工或其他原因造成誤差，降低測量效率。閃存測量?jī)x是針對這個問題設計的，用戶在使用時，只需將工件順利放置在平臺上，按下啟動鍵、儀器就會根據工件的外觀形狀自動進行幾何測量，大大簡化了批量檢查過程。
